Кабели для загрузчика посредством приложений Мотор-Лоадер и Скан-тестер

Для работы с приложением Мотор-Лоадер и Скан-тестер (на данный момент данное приложение больше не обновляется).

могут использоваться следующее оборудование Мотор-Мастер:

- Универсальный диагностический адаптер AD-05 (работа только по K-Line при наличии ключа ММKей с соответствующей лицензией)

- многофункциональный адаптер Scan Master USB (работа только по K-Line)

- CAN приставка для DiSco 2 (работа только по CAN)

- универсальный адаптер Scan Master CAN (работа K-Line и CAN)

Распиновка соответствующих выводов выходных разъемов данных устройств идентична, схемы кабелей приводятся ниже.

Использование AD-05, Scan-Master USB, Scan Master CAN в качестве адаптера для программирования ЭБУ по K-Line

Внимание! Адаптер Test-Master режим загрузчика не поддерживает.

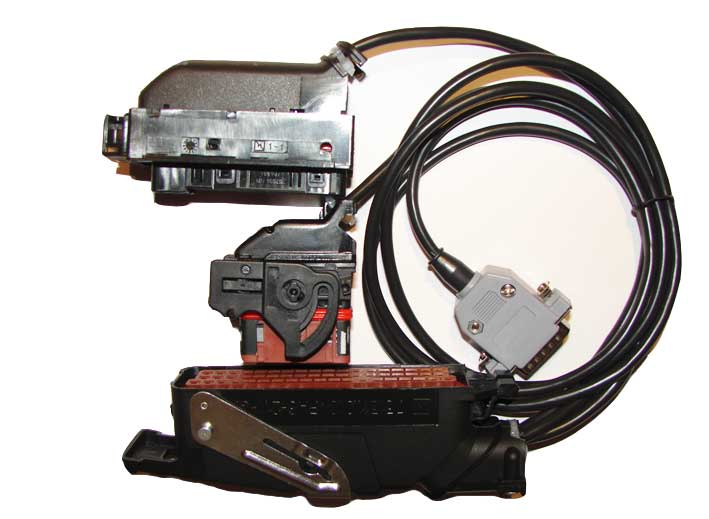

Внешний вид универсального кабеля с разъемами 55пин, 81 пин и М74К.

Схема универсального кабеля с разъемами 55пин, 81 пин и М74К

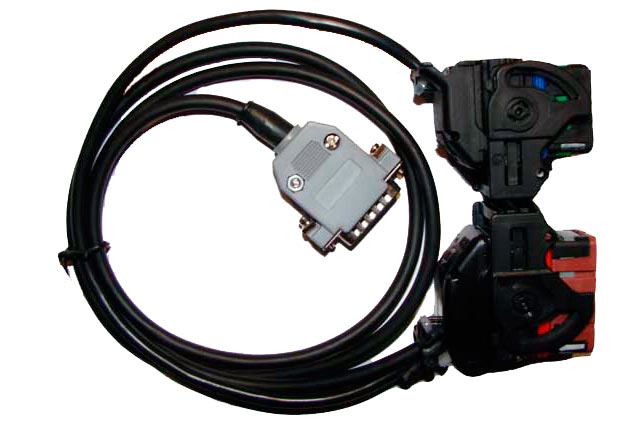

Внешний вид универсального кабеля М74(CAN)

Внимание! AD-05 и Scan Master USB не имеет аппаратной поддержки CAN шины, данный кабель можно использовать только с ЭБУ М74 (не CAN). CAN приставка для DiSco 2 может использоваться только для работы по СAN, универсальный адаптер Scan Master CAN можно применять для работы и по CAN и по K-Line.

Схема универсального кабеля М74(CAN).

Для всех ЭБУ с разъемами Molex 32 и 48 pin : M74, M74 CAN, M74K, M74.5, Микас 12, М124 предлагается универсальный кабель с элементами коммутации на трех переключателях.
