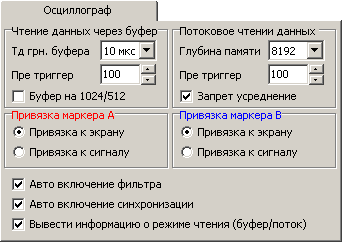

На закладке расположены следующие элементы:

• Тд грн. буфера - список позволяющий выбрать граничный период дискретизации меньше, которого будет чтение через буфер. В данном случае установлен граничный период равный 10 мкс (Fд=100 КГц), т.е. для периодов дискретизации 9 мкс…5 мкс (Fд=111 КГц …200 КГц) будет чтение через буфер, а для периодов дискретизации 10 мс…10 мкс (Fд=100 Гц …100 КГц) будет потоковое чтение. Тд грн. буфера определяется экспериментально на основании нескольких измерений. Например, сначала нужно установить Тд грн. буфера = 5 мкс, т.е. при любом периоде дискретизации будет потоковое чтение, и провести измерения также на Тд=5 мкс (Fд=200 КГц), если искажений сигнала не будет, значит, на Вашем компьютере и ОС можно передавать данные на максимальной скорости. Если же будут искажения, то необходимо увеличить период дискретизации, например до 6 мкс (167 КГц) и еще раз провести измерения, и так далее. После определения периода дискретизации, при котором нет искажений в полученных результатах измерения, целесообразно установить его в качестве граничного. Почему так сделано.

• Пре триггер – позволяет задать количество отсчетов сохраняемых до момента синхронизации. На оси времени этот участок сигнала находится в отрицательной части, т.е. сигнал до события синхронизации - до нуля, а сигнал после синхронизации - после нуля.

• Буфер на 1024/512 байт - принудительно уменьшение буфера с 1126(1 канал) / 563 (2 канала) отсчетов до 1024/512. Суть этого флажка заключена в следующем: для фильтрации используется БПФ, а, как известно количество отсчетов для БПФ должно быть 2^n, т.е. если фильтр включен по какому либо каналу то это приведет к автоматическому уменьшению глубины буфера до 1024/512 отсчетов, что вызовет какое то недоумении, например, почему сигнал по каналу A (нет фильтра) длиннее чем сигнал по каналу B (есть фильтр). Если Вас это не смущает то не включайте этот флажок, что обеспечит дополнительные 102/51 отсчетов при не использовании фильтра.

• Глубина памяти – при потоковом чтении определяется количеством доступной памяти на компьютере и в режиме осциллографа искусственно ограничена 65535 отсчетами на канал, так как при большой глубине памяти не удобно просматривать периодические сигналы (для исследования не периодических или очень длинных сигналов рекомендуется использовать самописец).

• Запрет усреднения – этот флажок запрещает уменьшать период (увеличивать частоту) дискретизации и производить усреднение по нескольким отсчетам (среднее арифметическое).

• Привязка к экрану / привязка к сигналу – флажок задает к чему следует привязать маркеры синхронизации, если выбрана привязка к сигналу маркер синхронизации будет синхронно перемещается по экрану с изменение развертки или перемещением нуля удерживаю заданную позицию в Вольтах.

• Авто включения фильтра – разрешает включение [+] Вкл. соответствующего фильтра после задания его параметров.

• Авто включения синхронизации – разрешает автоматически включать синхронизацию при нажатии на любую кнопку из панели “Синхронизация”.

• Вывести информацию о режиме чтения (буфер/поток) - разрешает выводить информацию о режиме чтения на панели “Период”.
