Задание параметров фильтра

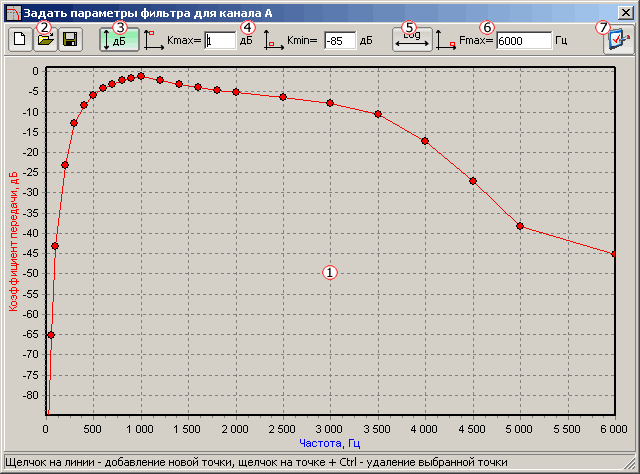

На рисунке приведено окно задания параметров фильтра. Большую часть окна занимает график АЧХ рассчитываемого фильтра. Горизонтальная ось графика это частотная ось, а вертикальная это ось коэффициента передачи, размерность которой может быть выражена как в разах, так и в децибелах. Все построение требуемой АЧХ выполняется с помощью мыши. График АЧХ состоит из опорных точек и прямых линий, соединяющих опорные точки, причем значение коэффициента передачи между опорными точками вычисляется с помощью линейной аппроксимации. Построение АЧХ начинается с добавления новых опорных точек, которое осуществляется с помощью щелчка мышкой на линии (если указатель мыши находится над опорной точкой или линией он принимает вид "руки"). После щелчка на линии появляется новая опорная точка, которую можно перемещать как по вертикали, так и по горизонтали (за исключением крайних опорных точек), но не далее чем соседние опорные точки. Для перемещения опорной точки следует подвести к ней указатель мыши, который должен принять вид "руки", после чего щелкнуть левой кнопкой мыши и начать перемещать опорную точку в выбранном направлении, не отпуская при этом левую кнопку мыши. Во время перемещения опорной точки на панели статуса будут отображаться ее текущие координаты: значение коэффициента передачи и частоты. Для того чтобы удалить опорную точку достаточно подвести к ней указатель мыши и щелкнуть левой кнопкой мыши, при этом удерживая клавишу "Ctrl". В верхней части окна задания параметров фильтра находится панель инструментов. В начале панели инструментов расположен ряд кнопок позволяющих произвести отмену внесенных изменений, считать параметры фильтра из файла и сохранить параметры фильтра в файле. Кнопка определяет размерность вертикальной оси, если кнопка нажата то ось будет в децибелах, в противном случае ось будет в разах. Поля ввода "Kmax" и "Кmin" задают границы вертикальной оси либо в разах либо в децибелах. Кнопка определяет масштаб вертикальной оси: линейный или логарифмический. Если кнопка нажата, то частотная ось будет логарифмической в противном случае линейной. Поле ввода "Fmax" максимальное значение частоты горизонтальной оси. Кнопка устанавливает заданные параметры фильтра и закрывает рассматриваемое окно.
