Спектр анализатор

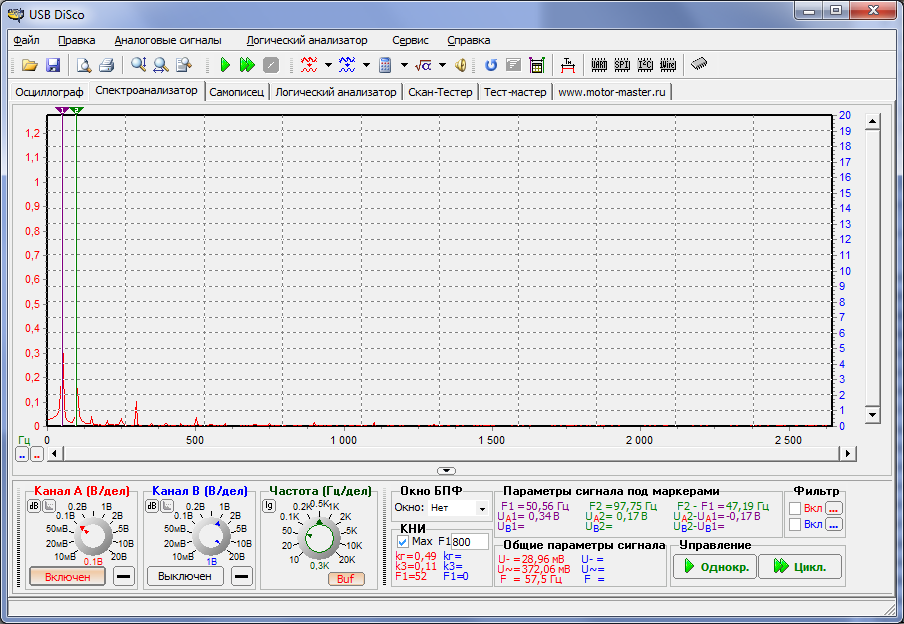

На рисунке приведено основное окно программы при работе в режиме спектр анализатора. Большинство элементов окна при работе в данном режиме аналогичны соответствующим элементам при работе в режиме осциллографа. Исключение лишь в том, что горизонтальная ось становится частотной осью, развертка задается в виде частота/экран, а также шкала напряжения не содержит отрицательных амплитуд. Также добавились новые элементы, относящиеся исключительно к спектральному анализу. Так на панелях "Канал A/B (Вольт/дел)" появились дополнительные кнопки "В / дБ" и "0 дБ = 0,775 В / 0 дБ = Umax" . Первая кнопка определяет, в каких единицах будет отображаться вертикальная шкала: в Вольтах или децибелах. Вторая кнопка (активна только в том случае если нажата первая) определяет какой уровень напряжения соответствует 0 дБ: 0,775 В или максимальное значение напряжение по всей частотной оси для заданного канала. На панели "Частота" добавлена кнопка [lg], определяющая будет ли ось частоты линейной или логарифмической. Панель синхронизации заменена панелью задания оконной функции БПФ. На панели находится раскрывающийся список, содержащий некоторые распространенные оконные функции: Хамминга, Ханнинга, Блэкмана и Блэкмана-Харриса. Также добавлена панель  расчета коэффициента нелинейных искажений (КНИ) или коэффициента гармоник. На панели выводятся результаты расчета общего КНИ, КНИ третей гармоники и частоты первой (основной) гармоники, которая может задаваться принудительно в поле F1 либо рассчитываться автоматически при включенном флажке [+] Max.
