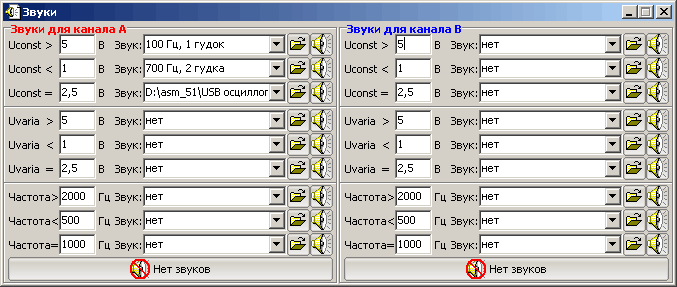

На рисунке приведено окно задания параметров событий и их звукового сопровождения. Звуковое сопровождение функционирует только при работе в режиме осциллографа или спектр анализатора. Звуковое сопровождение может быть полезно в случаи поиска сигнала с заданными параметрами, например поиска цепи с напряжением 3,3 В.

Функционально элементы окна разбиты на две группы одна группа на один канал, каждая группа элементов разбита еще на 3 подгруппы каждая на один из измеряемых параметров сигнала (постоянная и переменные составляющий напряжения и частота сигнала). Для каждого измеряемого параметра предусмотрено 3 события: увеличение параметра выше заданного порога, уменьшение параметра ниже заданного порога и приближение параметра к заданному порогу. Порог задается в поле расположенного слева от названия соответствующего параметра. Задания звукового сопровождения выполняется щелчком мыши на соответствующем раскрывающемся списке и выбором одного из стандартных звуков либо нажатием на соответствующую кнопку с изображением открытой папки и выбором необходимого звукового файла. Для того чтобы прослушать выбранное звуковое сопровождение необходимо нажать на соответствующую кнопку (расположенную в той же строке что и название события) с изображением динамика. Все стандартные звуки воспроизводятся с помощью встроенного в операционный блок компьютера динамика, выбранные же звуковые файлы проигрываются, используя звуковую карту компьютера, если таковая имеется. Для того чтобы быстро отключить все звуки для выбранного канала необходимо нажать на кнопку "Нет звуков" на соответствующей панели.

Также необходимо отметить, что при сравнении параметра с введенным порогом есть небольшая дельта, которая позволяет воспроизводить звук не при строгом равенстве значения параметра с порогом, а в некотором небольшом интервале возле порога. Для напряжения дельта определяется как ±5% от размаха шкалы рассматриваемого канала, например если для канала A установлено ±10 Вольт/экран, а значение Uconst = 3,3 В то тогда звук будет воспроизводиться, если постоянная составляющая напряжения по каналу A попадет в следующие пределы 2,8…3,8 В. Для частоты дельта все всегда постоянна и равна ±20 Гц.
