 Терминал |
 |
 |
 |
 |

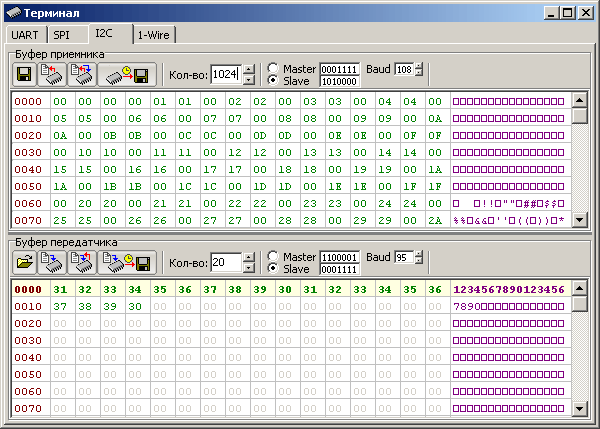

| На рисунке приведено аппаратной поддержки интерфейса I2C (на этапе
разработки). Данное окно предназначено для чтении и записи байт по шине I2C. Поддерживаются все 4 режима шины I2C: 1. Master Transmitter, т.е. мы говорим, что хотим передавать данные 2. Master Receiver, т.е. мы говорим, что хотим читать данные 3. Slave Receiver, т.е. нам сообщают, что должны читать данные (этот режим тестировался на реальном железе) 4. Slave Transmitter, т.е. нам сообщают, что должны передавать данные Возможно задать количество передаваемых / принимаемых данных, адреса
ведомых (Slave) к которым будет идти обращение, а также скорость
обмена в режиме ведущего (Master). |
|
|
|
|
